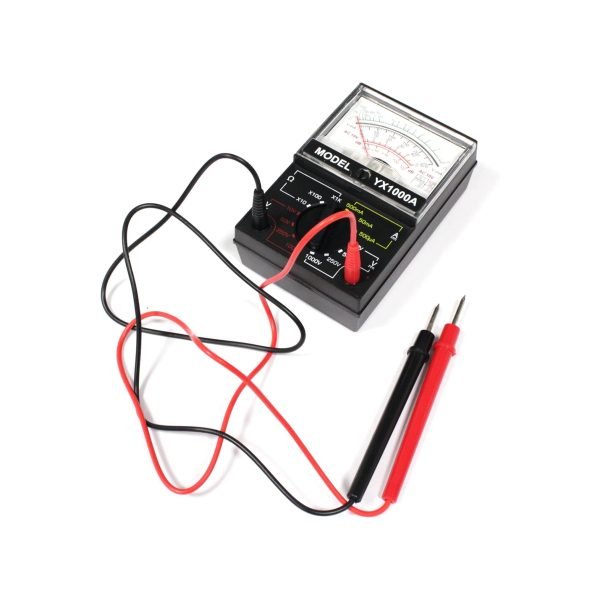

Multimetro Summa Yx 1000a
Multímetro digital Summa YX-1000A para medición de voltaje AC/DC, corriente, resistencia y continuidad. Herramienta esencial para electricistas, técnicos de campo y mantenimiento eléctrico en instalaciones industriales, agropecuarias y residenciales.
Descripción
Multímetro Digital Summa YX-1000A — Medición Eléctrica Confiable para Técnicos de Campo
El multímetro digital Summa YX-1000A es un instrumento de medición eléctrica multifunción que concentra en un solo equipo portátil las funciones de voltímetro, amperímetro, ohmímetro y probador de continuidad — las cuatro mediciones fundamentales que cualquier técnico eléctrico, instalador de energía solar, mecánico o técnico de campo necesita para diagnosticar y mantener instalaciones eléctricas y equipos electromecánicos. El diseño robusto y el costo accesible del Summa YX-1000A lo hacen la herramienta de medición de referencia para técnicos en Colombia que necesitan un instrumento confiable sin el costo de los multímetros de gama alta profesional.
En el contexto colombiano, el multímetro es la herramienta de diagnóstico eléctrico más universal: se usa en la instalación de paneles solares fotovoltaicos en fincas rurales para verificar la tensión de salida de los paneles y el estado de las baterías, en el mantenimiento de bombas de agua agrícolas para diagnosticar problemas del motor, en instalaciones eléctricas domiciliarias para verificar la presencia y magnitud de voltaje antes de conectar equipos, y en el diagnóstico de equipos de topografía y campo cuando fallan baterías o conexiones.
Especificaciones Técnicas
| Función | Rango | Precisión |
|---|---|---|
| Voltaje DC | 200 mV / 2V / 20V / 200V / 1000V | ±0,5% |
| Voltaje AC | 200V / 750V | ±1,2% |
| Corriente DC | 200 µA / 2 mA / 20 mA / 200 mA / 10 A | ±1,0% |
| Resistencia | 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ | ±1,0% |
| Prueba de diodo | Sí — indica tensión de polarización directa | — |
| Continuidad | Sí — alarma sonora para circuitos cerrados | — |
| Display | LCD 3½ dígitos — 1999 cuentas | — |
| Alimentación | Batería 9V tipo 6F22 | — |
Funciones Clave para Técnicos en Campo
Las funciones del Summa YX-1000A más usadas en campo colombiano son:
- Voltaje DC — paneles solares y baterías: Para verificar la tensión de salida de paneles fotovoltaicos (tipicamente 18-21V por panel en condiciones normales de sol), el estado de carga de baterías de plomo-ácido (12,6V = carga completa, 11,8V = batería descargada) y el voltaje de sistemas de baja tensión (12V y 24V) en fincas.
- Voltaje AC — instalaciones eléctricas: Para verificar la presencia y magnitud del voltaje en tomacorrientes y circuitos (115-120V en residencias colombianas, 208-220V en circuitos industriales). IMPORTANTE: Siempre usar en rango 750V AC para primera medición en circuito desconocido.
- Continuidad (buzzer): Para verificar la integridad de cables, fusibles, bobinados de motor y conexiones. El buzzer suena cuando hay continuidad — la función más rápida para diagnóstico de circuitos.
- Resistencia: Para medir la resistencia de elementos calefactores, bobinas de motores, sensores de temperatura y otros componentes resistivos.
Aplicaciones en Colombia
- Instalaciones de energía solar rural: Colombia tiene más de 300.000 sistemas fotovoltaicos rurales instalados. Los técnicos de instalación y mantenimiento usan el multímetro para el diagnóstico de paneles, controladores de carga y baterías.
- Mantenimiento de equipos agropecuarios: Motores de bombas de agua, electrobombas de ordeño, sistemas de ventilación de galpones — el multímetro es el primer instrumento de diagnóstico para cualquier falla eléctrica.
- Instalaciones eléctricas domiciliarias: Electricistas residenciales en todo Colombia usan el multímetro para verificar circuitos antes y después de instalaciones.
Seguridad en el Uso del Multímetro
El Summa YX-1000A está clasificado CAT II 600V — apto para mediciones en instalaciones eléctricas de baja tensión domiciliarias e industriales (hasta 600V en circuitos derivados). Para uso seguro:
- Siempre verificar el selector de función y rango antes de conectar las puntas — conectar el multímetro en modo de amperímetro a una fuente de voltaje puede dañar el equipo o causar accidente.
- Comenzar siempre por el rango más alto cuando se desconoce la magnitud de la señal; bajar al rango correcto después de la primera lectura.
- No medir corrientes superiores al rango máximo del equipo (10A DC); las corrientes de cortocircuito en tableros de distribución pueden superar los 10A y dañar el instrumento.
Mantenimiento
- Verificar el estado de las puntas de prueba periódicamente; el aislamiento deteriorado de las puntas es un riesgo de seguridad en mediciones de alta tensión.
- Reemplazar la batería 9V cuando el indicador de batería baja aparece en pantalla o cuando las lecturas son inestables.
- Guardar el multímetro en su estuche para proteger las puntas y la pantalla LCD.
Preguntas Frecuentes
¿El Summa YX-1000A puede medir corriente alterna (AC) además de DC?
El Summa YX-1000A mide voltaje AC (hasta 750V) pero no mide corriente AC directamente. Para medir corriente AC en instalaciones eléctricas domiciliarias o industriales, se necesita una pinza amperimétrica (clamp meter) que rodea el cable sin interrumpir el circuito. GreenForest Colombia tiene disponibles pinzas amperimétricas complementarias al multímetro para técnicos que necesitan medición completa de instalaciones AC.
¿El multímetro Summa YX-1000A es suficiente para mantenimiento de inversores solares?
Para diagnóstico básico de inversores solares (verificar voltaje DC de entrada y AC de salida), sí. Para diagnóstico avanzado de problemas internos del inversor (análisis de formas de onda, medición de frecuencia AC, diagnóstico de IGBT), se necesita un multímetro de gama más alta con función de frecuencia o un osciloscopio. Para la mayoría de los técnicos de campo de energía solar en Colombia, el Summa YX-1000A cubre el 90% de las necesidades de diagnóstico de campo.
El Multímetro como Herramienta de Diagnóstico en Proyectos Rurales Colombianos
En zonas rurales de Colombia donde el acceso al servicio técnico especializado puede tardar días o semanas, el multímetro es el primer y frecuentemente el único instrumento de diagnóstico disponible cuando un sistema eléctrico falla. Un técnico de campo con multímetro y conocimiento básico de diagnóstico eléctrico puede resolver el 70-80% de las fallas en sistemas de paneles solares, bombas de agua y equipos de comunicación sin necesidad de especialista externo, reduciendo el tiempo de inactividad del sistema de días a horas. GreenForest Colombia, junto con el multímetro Summa YX-1000A, ofrece el catálogo de herramientas de medición para técnicos de campo que trabajan con instalaciones eléctricas en zonas rurales: desde las puntas de prueba de repuesto hasta las pinzas amperimétricas y los probadores de circuito que complementan las capacidades del multímetro base.
